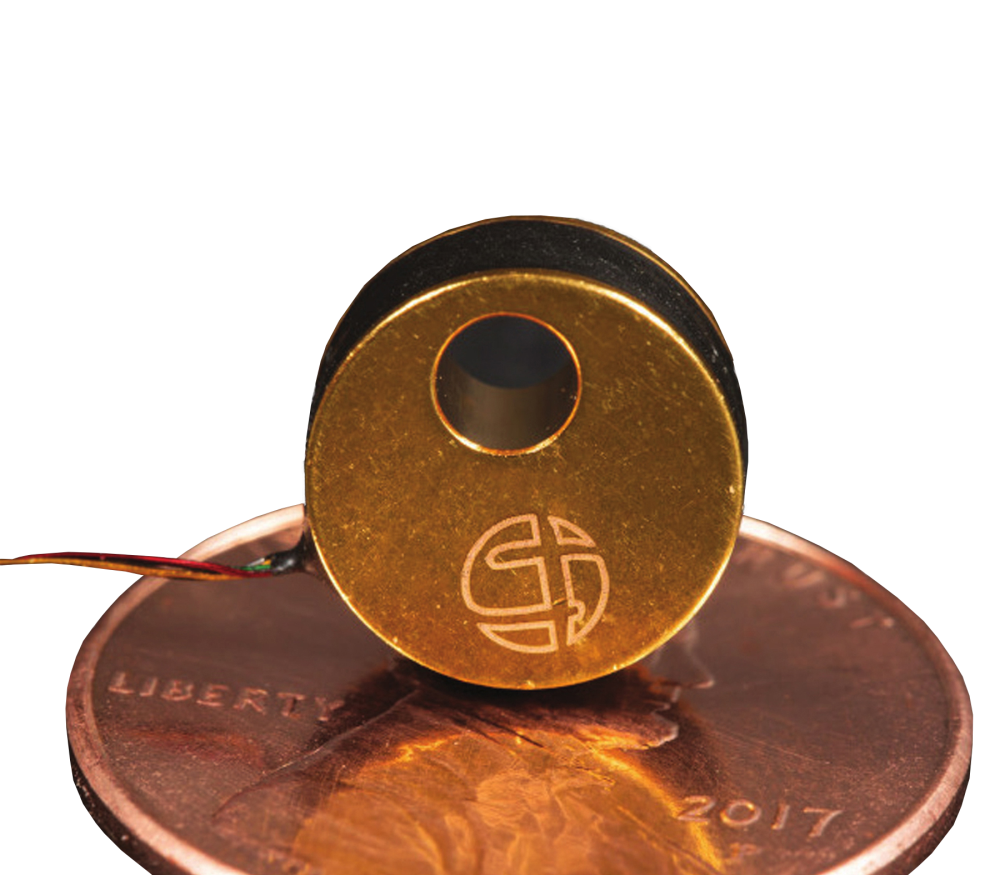

产品简介
PT-100电阻传感器采用陶瓷或玻璃管的封装方式,结构结实稳定,测量温度范围宽。
简介:
绕阻式PT-100电阻传感器采用陶瓷或玻璃管的封装方式,结构结实稳定,测量温度范围宽。我们提供的所有铂电阻传
感器均符合IEC751工业标准,测量温度范围从30 K到873 K。为了客户安装和使用方便,我们可以提供独特的ARB封中使用。
产品特点:
• 温度范围: – 259°C to +600°C (型号不同温度范围不同)
• 多种型号可获得
• 符合IEC 751标准
• 高抗振性
• 相应速度快
• 抗热冲击性高
• 优异的耐化学性
• 重复性高:±5 mK @77 K
• 高于40K时可应用于带磁场的低温环境中
• 提供校准服务
技术参数表:
标准曲线:IEC751
推荐励磁电流:1mA
在推荐励磁电流时的消耗:100 µW at 273 K
热响应时间:PT-1612 1.75 s at 77 K, 12.5 s at 273 K; PT-1805 2.5 s at 77 K, 20 s at 273 K
重复性:±5 mK at 77 K 传感器从室温到液氮反复热冲击10次得到此数据
推荐焊接办法:使用最高温度不超过室温可使用普通焊锡;使用最高温度不超过500K,可使用高温焊锡;使用最高温度超过500K使用激光钎焊。

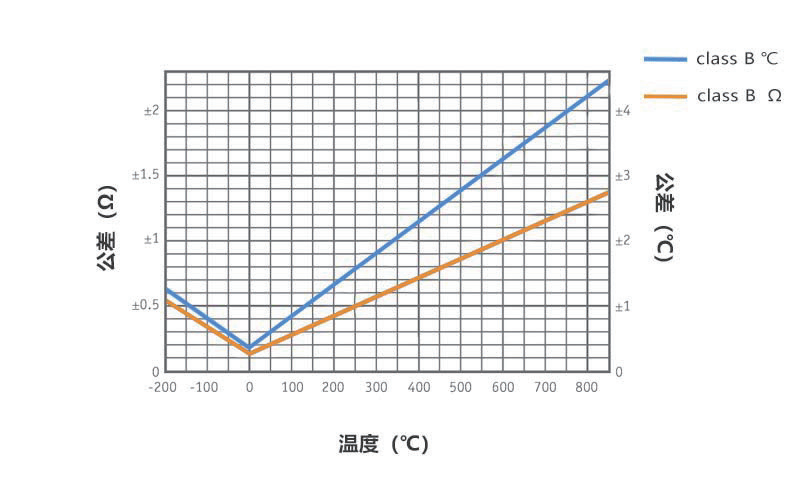

PT-100的互换性:
材料及兼容性:
型号 | 引脚类型 | 内部填充 | 真空兼容 | 磁场兼容 |
PT-1612 | 2根铂线 | 粉末填充 | 1 × 10-4Pa | YES |
PT-1612-ARB | 2根铂线 | 铝制矩形胶装 | ||
PT-3022 | 2根铂线 | 粉末填充 | ||
PT-3022-ARL | 2根铂线 | 铝制矩形胶装 | ||
PT-1805 | 2根铂线 | 固态玻璃 | 1 × 10-7Pa | NO |
物理规格及温度范围:
型号 | 质量 | 直径(mm) | 长度(mm) | 最低温度 | 最高温度 |
PT-1612 | 120mg | 1.6 | 12 | 14K | 873K |
PT-1612-ARB | 1.54g | 12*11.5*5 | 873K | ||
PT-3022 | 120mg | 3 | 22 | 14K | 1073K |
PT-3022-ARL | N/A | N/A | 1073K | ||
PT-1805 | 52mg | 固态玻璃 | 14K | 673K |
30K~305K | 305K~400K | 400K~475K | 475K~500K | 500K~670K | |
2S | ±0.25K | ±0.9K | ±1.3K | ±1.4K | ±2.3K |
3S | ±0.25K | ±0.25K | ±0.25K | ±1.4K | ±2.3K |
典型传感器精度 | |||
校准到800K | 所有其他校准 | 长期稳定性 | |
30K | ±10mK | ±10mK | - |
77K | ±12mK | ±12mK | ±10mK |
305K | ±23mK | ±23mK | - |
400K | ±210mK | ±41 mK | - |
500K | ±210mK | ±46 mK | - |
800K | ±310mK | - | - |
磁场、温度误差ΔT/T (%):
封装平行于磁场 | |||||
2.5T | 5T | 8T | 14T | 19T | |
20K | 20 | - | 100 | 250 | - |
40K | 0.5 | 1.5 | 3 | 6 | 8.8 |
87K | 0.04 | 0.14 | 0.4 | 1 | 1.7 |
300K | 0.01 | 0.001 | 0.02 | 0.07 | 0.13 |
R (Ω) | S (Ω/K) | (T/R)(dR/dT) | |
20K | 2.2913 | 0.085 | 0.74 |
50K | 9.3865 | 0.360 | 1.90 |
77K | 20.380 | 0.423 | 1.60 |
150K | 50.788 | 0.409 | 1.20 |
300K | 110.354 | 0.387 | 1.10 |
600K | 221.535 | 0.372 | 1.00 |
800K | 289.789 | 0.360 | 1.00 |
传感器尺寸图:
订购信息:
铂电阻 | 校准传感器的型号直接在传感器型号后面加后缀 2S:两点标定;3S:三点标定 L:325K;H:500K; J=800K | |||||
型号 | 不标定 | 2S | 3S | 14L | 14H | 14J |
PT-1612 | √ | √ | √ | √ | √ | √ |
PT-1612ARB | √ | √ | √ | √ | √ | √ |
PT-3022 | √ | √ | √ | √ | √ | √ |
PT-3022-ARL | √ | √ | √ | √ | √ | √ |
PT-1805 | √ | √ | √ | √ | √ |
