Zirnox氮氧化锆低温温度传感器

Zirnox氮氧化锆低温温度传感器

产品简介

Zirnox是一种薄膜电阻式温度传感器,可以在很宽的温度范围(0.02K至450K)内工作,当暴露在磁场和电离辐射环境中时,其校准位移可以忽略不计。由氮氧化锆组成,传感器的材料和物理特性允许快速热响应,特殊的传热和一系列安装选项,以满足您的应用。

产品概述

Zirnox是一种薄膜电阻式温度传感器,可以在很宽的温度范围(0.02K至450K)内工作,当暴露在磁场和电离辐射环境中时,其校准位移可以忽略不计。由氮氧化锆组成,传感器的材料和物理特性允许快速热响应,特殊的传热和一系列安装选项,以满足您的应用。

温度范围:0.02K至450K

主要特点:

 • 高灵敏度
 • 快速热响应
 • 卓越的短期和长期稳定性
 • 可靠和广泛的温度范围

导线选项:
* 36 AWG铜,双绞线绝缘:特氟隆
* 36 AWG磷青铜,粘结绝缘:聚酰亚胺
* 30 AWG磷青铜,粘结绝缘:聚酰亚胺
* 30 AWG铜绞线(仅适用于25型)绝缘:特氟隆
* 32 AWG磷青铜,粘结绝缘:聚酰亚胺Two-Wire
* 可根据要求提供双线配置


热响应时间:
  0.093" Copper Canister, 300K  4K : 3.931 Secs (62.5%)
  0.093" Copper Canister, 77K  4K : 0.412 Secs (62.5%)




Zr2 (20Ω)
   Zr4 (40Ω)
0.066%, 2 T
0.12%, 2 T
0.31%, 5 T
0.000%, 5 T
0.38%, 10 T
0.18%, 10 T
1.5%, 15 T
1.05%, 15 T
* Zr2 & Zr4@ 4K 在磁场下典型误差 ΔT(H)/T

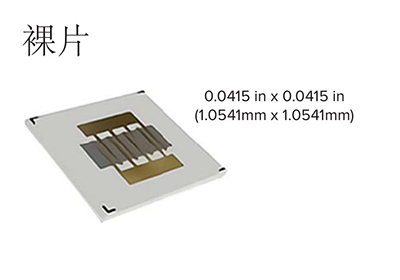

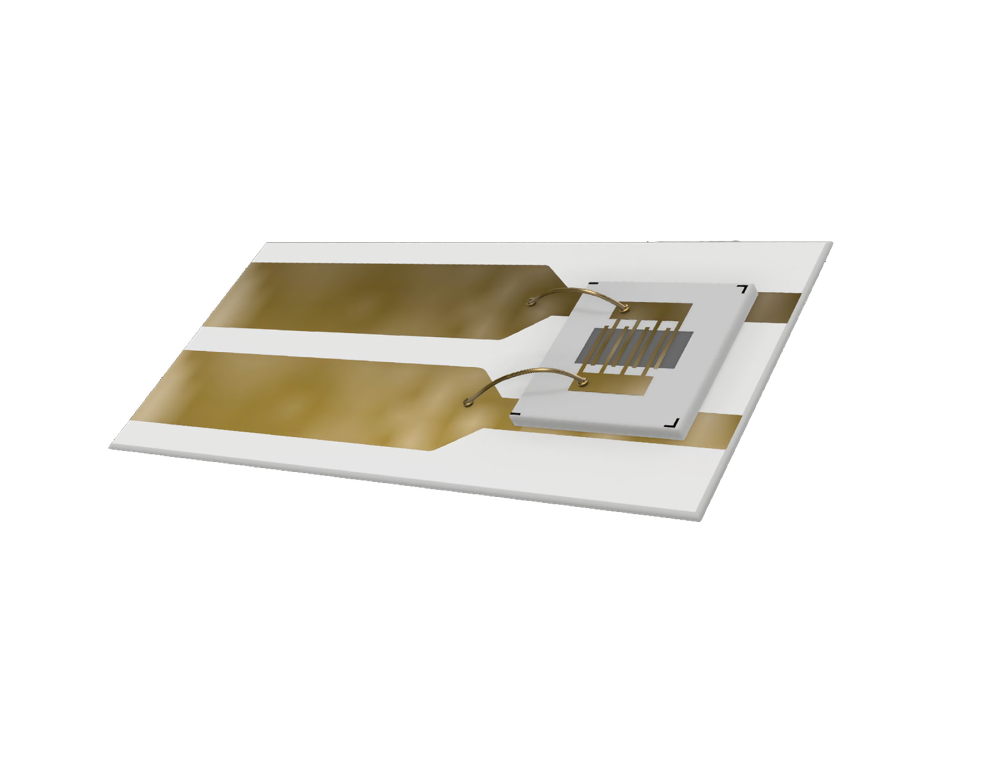

封装方式

技术参数

可用配置:

校准“NN”
(温度范围 1.5K to 450K)
+/- 0.01K from 1.5K to 25K
+/- 0.03K from 25K to 100K
+/- 0.05K from 100K to 450K
校准“E”
(温度范围 0.02K to 450K)
+/- 0.005K from 0.02K to 0.15K
+/- 0.01K from 0.15K to 1.5K
+/- 0.025K from 1.5K to 4.2K
+/- 0.05K from 4.2K to 450K
未校准的配置可根据要求提供,* 数据可能因产品改进而发生变化

应用领域

  • 集成电路
  • 芯片
  • 晶圆片
