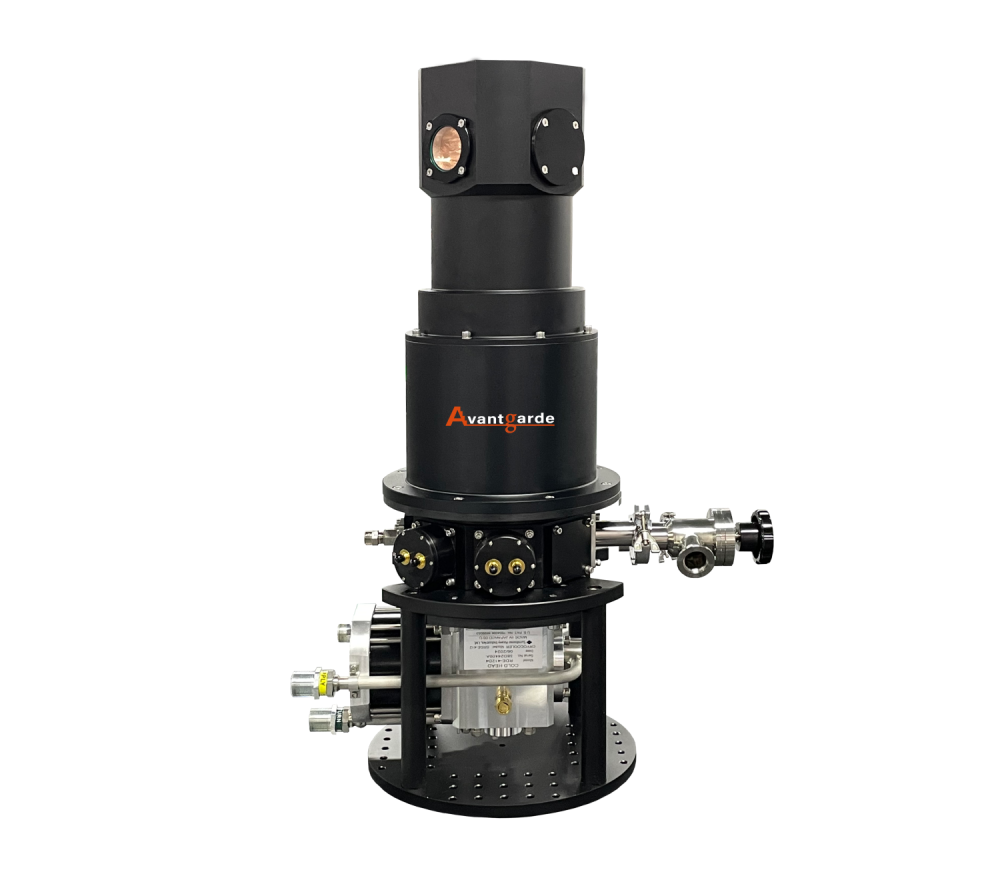

闭循环恒温器CCV-4K

闭循环恒温器CCV-4K

产品简介

Avantgarde CCV-4K系列闭循环恒温器,温度范围广:从 4 K 到 325 K(500K或800K可选),样品在真空中,采用热传导冷却样品空间大,可搭配多种类型样品座可对各种薄膜、块体、粉末和液体样品进行测试,标配4个光学窗口,详细参数点击咨询。

产品概述

由于我国氦资源稀缺,长期依赖进口,而美国作为氦资源大国将其视为战略储备并限制出口,导致液氦价格不断上涨。这种价格上涨以及进口的限制,对我国科研事业的进展造成了严重的影响。因此,闭循环制冷机诞生了。它最典型的特点就是无需再消耗昂贵的制冷剂,使得低温获取的成本大幅降低。闭循环恒温器已经成为了实验室中最常用的样品冷却系统。

Avantgarde CCV-4K系列闭循环恒温器,采用了更加人性化的设计,尤其是样品座部分的非标定制,满足了不同客户的样品在低温真空环境下的电学、光学、或光电性能的测试。可配置各种不同光学附件和电学接头,满足不同实验对样品冷却的要求。真空罩底部有螺纹孔,匹配支架安装法兰,可以将恒温器直接固定到光学平台上。


系统特点:

• 温度范围广:从 4 K 到 325 K(500K或800K可选)
• 样品在真空中,采用热传导冷却
• 样品空间大,可搭配多种类型样品座可对各种薄膜、块体、粉末和液体样品进行测试
• 铝制真空外罩和防辐射屏,采用分段设计,方便快速换样
• 标配4个光学窗口可视范围(38mm)
• 配备多场温度控制系统
• 支持标准光学样品座、粉末样品座、液体样品座电阻样品座、探针样品座及电阻样品座,多种样品座可供选择
• 降温速度快可在1小时内降至5K
• 样品室采用快卸式卡箍设计,便于更换样品
• 真空外罩预留盲板,可选装多种电学测量配置(如SMA、BNC、三同轴、多针电学真空馈通磷铜线、极细同轴线、半刚性微波电缆等)

技术参数

参数和指标:

型号
CCV-4K02
CCV-4K12
温度范围
4K~325K
4K~325K
温度稳定性
±50mK
±50mK
初始冷却时间
120 min to 5K
60 min to 5K
样品环境
样品在真空中
样品在真空中
真空度
10-5 mbar
10-5 mbar
冷头型号
RDK-101D
RDK-408D2
制冷功率
0.1W @ 4.2K
1.0W @ 4.2K
压缩机型号
CNA-11C
F-50H
系统重量
24.4Kg(系统)7.2Kg (冷头)35Kg(系统)18Kg (冷头)
尺寸
286×286×648mm
286×286×648mm

应用领域

  • 集成电路
  • 芯片
  • 晶圆片
